Q41H浮動式硬密封高壓法蘭式球閥技術規范 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

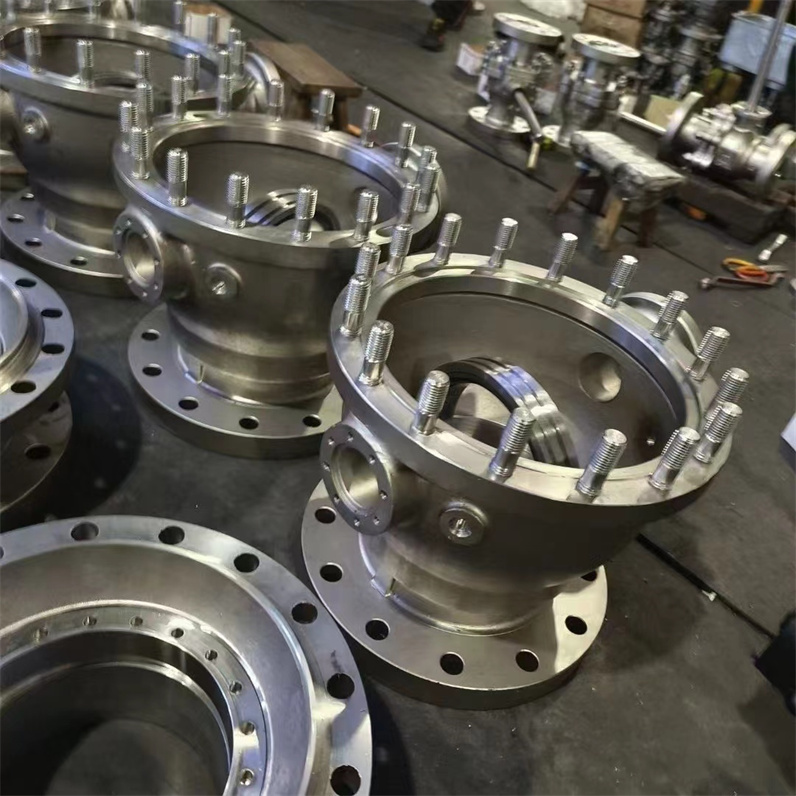

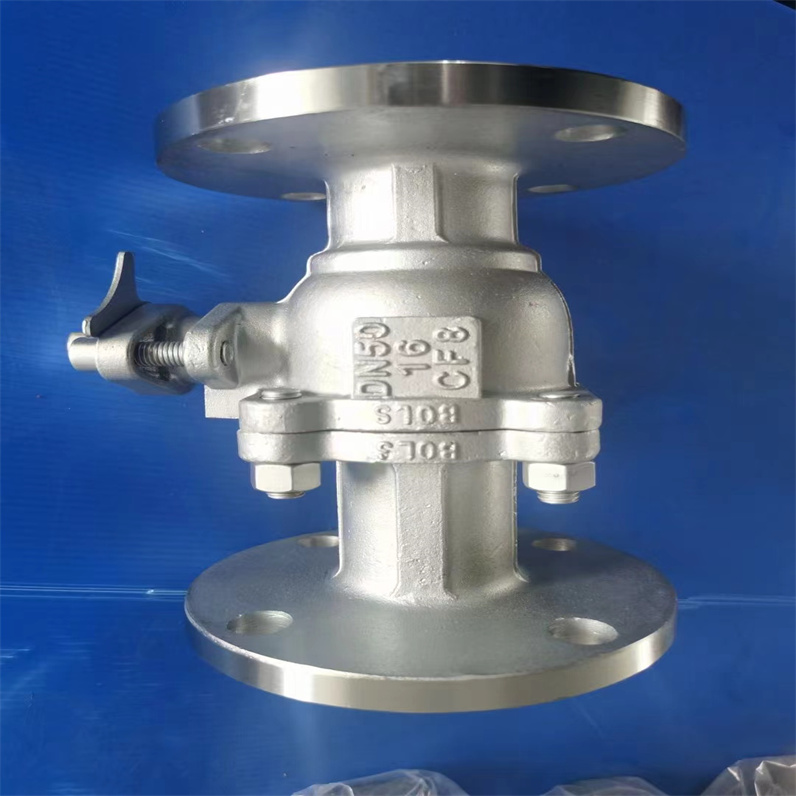

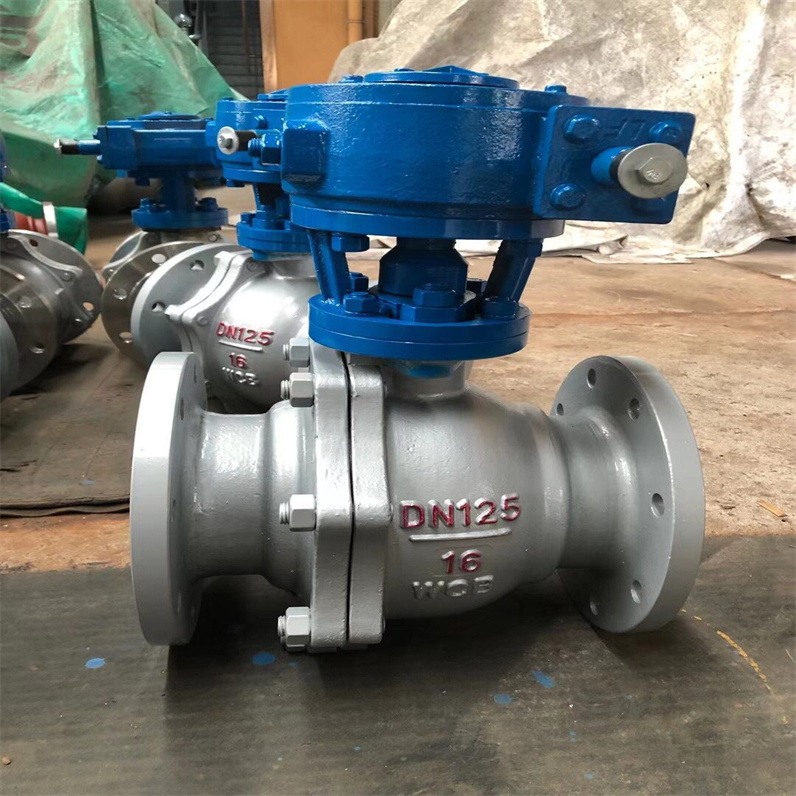

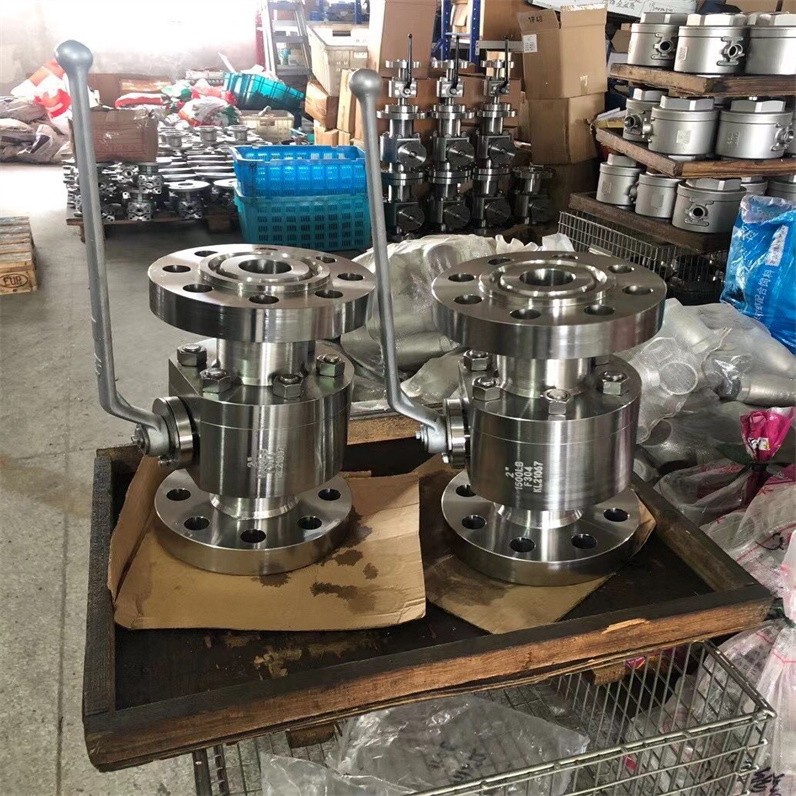

Q41H浮動式硬密封高壓法蘭式球閥技術規范
Q41H浮動式硬密封高壓法蘭式球閥技術規范閥座硬化技術一、硬密封高壓球閥的核心定義與原理 硬密封高壓球閥是一種通過金屬或硬質合金密封副實現高壓流體啟閉與流向控制的閥門，其核心原理為： 金屬對金屬密封：球體與閥座采用硬質合金（如STL、鈷基合金）或不銹鋼表面硬化處理，通過機械加工保證密封面精度（Ra≤0.4μm），在高壓下實現微變形密封。 彈性預緊設計：閥座通常配備彈簧或波紋管預緊機構，補償密封面磨損，確保長期零泄漏。 類比說明： 二、硬密封高壓球閥的核心結構特點
高強度閥體 材質：鍛鋼（A105N、F22、F316L）或鑄鋼（WCB、WC6），抗拉強度≥620MPa，屈服強度≥415MPa，耐壓等級PN160~PN420（Class 900~2500）。 壁厚設計：閥體壁厚較軟密封閥門增加20%~30%，以承受高壓沖擊和交變載荷。 硬質合金密封副 球體表面處理：鍍硬鉻（厚度≥20μm，硬度HRC65以上）或噴涂碳化鎢（硬度HRC70以上），耐磨性提升3倍。 閥座材質：STL硬質合金（鈷基合金）、司太立合金（Stellite 6），耐高溫（≤650℃）、耐腐蝕（抗H?S、Cl?）。 防火與防靜電設計 防火密封：閥座后端配置石墨防火圈，在650℃高溫下仍能保持密封，符合API 6FA標準。 防靜電結構：球體與閥桿、閥桿與閥體之間通過彈簧接地，避免靜電火花引發易燃介質爆炸。 防吹出閥桿與軸承 閥桿防脫設計：底部采用倒T型結構，與球體通過鍵連接，即使閥內壓力達到1.5倍額定值，閥桿也不會被吹出。 自潤滑軸承：閥桿與閥體之間采用石墨或PTFE軸承，減少摩擦力，延長使用壽命。 三、硬密封高壓球閥的關鍵性能參數
參數 技術指標 壓力等級 PN160、PN250、PN420（Class 900、1500、2500），特殊工況可達PN630（Class 4500） 溫度范圍 -46℃~650℃（取決于密封材料，如金屬密封可耐高溫，軟密封通?！?80℃） 密封性能 零泄漏（符合API 598/API 6D標準，金屬密封泄漏率≤100ppm體積分數） 壽命 開關次數≥10萬次（金屬密封），軟密封≤5萬次 適用介質 天然氣、蒸汽、石油、含砂流體、腐蝕性介質（H?S、CO?、Cl?） 四、硬密封高壓球閥的選型指南
壓力與溫度匹配 高壓工況：選擇PN250（Class 1500）及以上等級，閥體材質需與壓力等級匹配（如F22用于PN250，F(xiàn)316L用于PN420）。 高溫工況：密封面材質需耐高溫（如STL硬質合金耐溫650℃，石墨防火圈耐溫450℃）。 介質特性分析 含砂天然氣、礦漿：密封面需硬化處理（如噴涂碳化鎢），表面硬度≥HRC70。 含H?S天然氣：閥體選雙相鋼（2205），密封面選STL硬質合金。 酸液：閥體選316L不銹鋼，密封面選聚四氟乙烯涂層金屬（如PTFE+碳化鎢）。 腐蝕性介質： 顆粒介質： 操作方式選擇 電動執行器：扭矩范圍50Nm~5000Nm，支持4~20mA信號控制。 氣動執行器：響應時間≤0.5秒，適用于緊急切斷工況。 手動操作：適用于小口徑（DN≤50）或低頻次開關場景，配備加長手柄或齒輪箱（扭矩放大5~10倍）。 自動化操作： 法蘭標準與接口 國際標準：ANSI B16.5（美標）、DIN 2501（德標）、GB/T 9113（國標）。 接口尺寸：需與管道直徑一致，避免流阻增加（如DN100球閥全通徑設計流阻系數≤0.3）。 特殊工況需求 低溫工況：閥體選低溫鋼（如LCB），密封件選改性PTFE（耐溫-46℃）。 防火需求：石油化工場景需符合API 6FA標準，防火時間≥30分鐘。
五、硬密封高壓球閥的應用場景 石油與天然氣行業 高壓天然氣輸送：用于城市門站、調壓站、長輸管道，作為分段控制閥或緊急切斷閥。 含硫油氣田：閥體選抗硫材質（如F22），密封面選STL硬質合金，防止H?S腐蝕。 化工與煉油 高溫蒸汽系統：用于加氫裝置、催化裂化裝置，控制高溫高壓蒸汽（溫度≥450℃）。 腐蝕性介質：用于酸堿輸送管道，閥體選316L不銹鋼，密封面選聚四氟乙烯涂層金屬。 電力與冶金 超臨界鍋爐給水：用于超臨界機組（壓力≥25MPa，溫度≥593℃），閥體選P91鋼，密封面選鈷基合金。 高壓液壓系統：用于軋鋼機、連鑄機，控制高壓液壓油（壓力≥31.5MPa）。 海洋工程 深海油氣開采：用于水下生產系統（SPS），閥體選超級雙相鋼（2507），抗海水腐蝕。 硬密封球閥的密封性整體較好，具有以下特點：
一、Q41H浮動式硬密封高壓法蘭式球閥技術規范優勢方面良好的介質適應性：金屬對金屬的密封結構使其能夠適應多種介質，包括高溫、高壓、腐蝕性、含顆粒的介質等。 可靠的高壓密封性能：在高壓工況下，硬密封球閥的金屬密封面能夠承受較高的壓力，通過合理的設計和材料選擇，如采用高強度的合金材料、優化閥座結構等，可以有效防止介質泄漏，保證在高壓系統中的密封性。 耐高溫性能出色：硬密封球閥的金屬材料具有良好的耐高溫性能，能夠在高溫環境下保持穩定的物理和化學性質，不易發生變形、老化等問題，從而確保密封性能。例如，在一些高溫蒸汽、熱油等介質的輸送管道中，硬密封球閥能夠長期穩定運行。 密封面硬度高耐磨：閥座和球體密封面通常采用硬度較高的金屬材料或硬質合金，具有良好的耐磨性，不易被介質沖刷、磨損，在長期使用過程中能夠保持密封面的完整性，減少因磨損導致的泄漏風險。 二、Q41H浮動式硬密封高壓法蘭式球閥技術規范局限性低壓密封可能存在問題：在低壓工況下，由于密封面之間的摩擦力相對較大，可能會導致密封效果不理想，出現微泄漏的情況。不過，通過在閥座密封面與球體之間設計密封脂注入系統，可以在一定程度上改善低壓密封性能。 對加工精度和裝配要求高：如果球體和閥座的加工精度不夠，如表面粗糙度大、圓度不達標等，會影響密封面的貼合度，導致泄漏。同樣，裝配過程中如果各部件的安裝位置不準確、螺栓擰緊力矩不均勻等，也會影響閥門的密封性。 密封面易受損傷：在閥門的啟閉過程中，金屬密封面之間會發生摩擦，如果操作不當，如啟閉速度過快、用力過猛等，容易造成密封面的劃傷、拉傷等損傷，進而影響密封性。 硬密封球閥的球體與閥座采用金屬對金屬的密封方式，為了確保硬密封球閥在各種溫度和壓力下的可靠密封，針對用戶的不同使用工況和要求，可以采用多種先進的球體和閥座的硬化技術，包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊等，球體和閥座表面硬度一般可達到HRC60以上，較高可達HRC74以上。密封面材料耐溫可達540℃，較高可達980℃。金屬硬密封法蘭球閥材料的結合強度可以達到10000PSI以上，密封面材料還具有很好的耐磨擦、耐沖擊等性能。硬密封固定球閥能夠適用于絕大多數的苛刻工況條件。
防止閥門在高溫下的漲死高溫工況下由于熱膨脹而容易引起球體與閥座的漲死，從而導致閥門無法開啟。屬硬密封球閥采用了碟簧或彈簧加載的密封結構，在高溫下零部件的熱膨脹可以被碟簧或彈簧所吸收，故能夠保證閥門在高溫下不會被漲死，并能夠在高溫下靈活啟閉。 優異的密封性能采用的球體研磨工藝，通過球體與研磨器具在空間不同方位的旋轉，使球體表面達到的圓度和光潔度，閥門的密封性能達到或超過標準要求。 Q41H浮動式硬密封高壓法蘭式球閥技術規范防火結構設計閥門的密封面采用金屬對金屬密封結構，填料采用柔性石墨，墊片采用不銹鋼＋柔性石墨結構。因此，閥門即使在火災情況下也能確保可靠的密封。 自然的防靜電結構設計金屬硬密封球閥的閥體、閥座、球體等金屬零件緊密接觸，自然形成了靜電通道。因此，金屬硬密封球閥不需要設置專門的防靜電裝置。 雙阻斷及泄放功能硬密封固定球閥一般采用球前閥座密封結構。金屬硬密封固定球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。當球閥關閉時，即使閥門進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

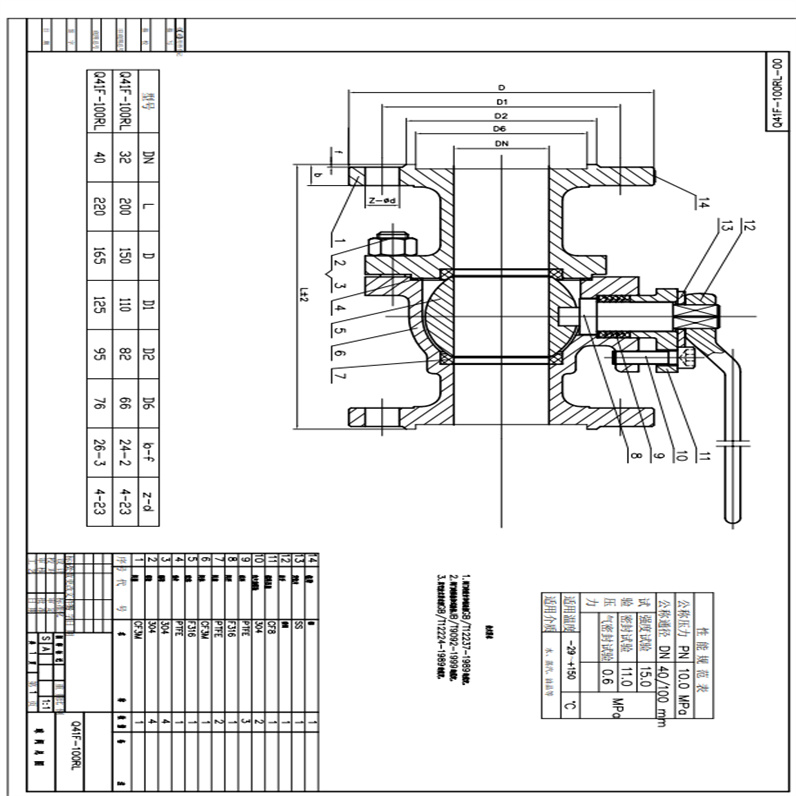

Q41H浮動式硬密封高壓法蘭式球閥技術規范主要零件材料 Materials Of main Parts

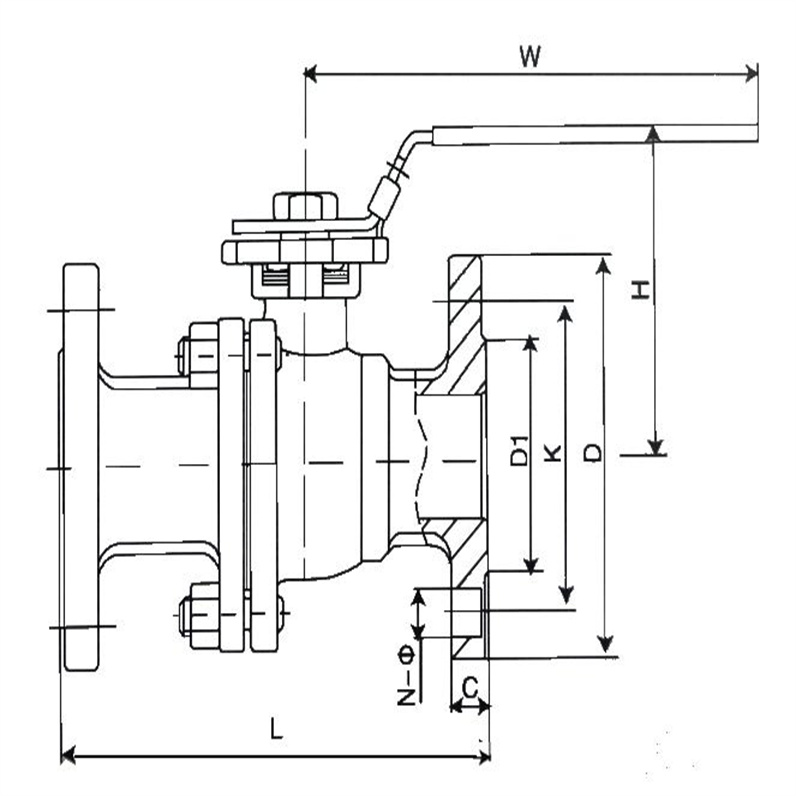

Q41H浮動式硬密封高壓法蘭式球閥技術規范外形結構圖
Q41H浮動式硬密封高壓法蘭式球閥技術規范主要外型尺寸 Main outer Size
Q41H浮動式硬密封高壓法蘭式球閥技術規范主要外形尺寸 Size Main Dimensions
一、Q41H浮動式硬密封高壓法蘭式球閥技術規范準備工作 1、材料:黃油、棉紗、檢漏液、密封墊片。 2、工具:扳手、螺釘旋具。 二、Q41H浮動式硬密封高壓法蘭式球閥技術規范操作步驟 1、卸下法蘭連接螺栓，拆下閥門或移去泄漏端管段。清除密封面上廢舊的密封墊。 2、選擇合適的墊片，兩面均勻涂抹一層黃油。 3、將密封墊片墊于兩法蘭之間的密封面上，對準兩法蘭中心和螺栓孔中心，裝入螺栓，擰上螺母，均勻用力分多次對角擰緊螺母。螺栓伸出螺母長度2～3個螺距為宜。法蘭墊片安裝完畢后，應經過做工作壓力試壓無泄漏為合格。 三、Q41H浮動式硬密封高壓法蘭式球閥技術規范技術要求 1、應小心操作，防止損壞法蘭盤。 2、完工后，應對工具進行清潔、維護。 四、Q41H浮動式硬密封高壓法蘭式球閥技術規范墊片安裝五個要點 1、選得對:法蘭、螺栓、墊片的形式、材料、尺寸應根據操作條件和法蘭面的結構形式選配適當。 2、查得細：安裝前應仔細檢查法蘭、螺栓、螺母、墊片的質量，應沒有毛刺、凹凸不平、裂紋等缺陷。仔細檢查法蘭、管子安裝情況，應無偏口、錯口、錯孔等現象。 3、洗得凈：法蘭密封面必須清洗干凈，螺栓、墊片不得粘有雜質、油污等。 4、裝得正：墊片應與管子或管件同心。 5、上得勻：安裝螺栓、螺母應用力均勻，分多次對稱擰緊。
一、Q41H浮動式硬密封高壓法蘭式球閥技術規范準備工作 1. 確定安裝位置：安裝不銹鋼法蘭球閥前，需要先確定其安裝的位置，并根據實際情況進行合理規劃。 2. 準備工具：需要備好安裝需要的工具，如扳手、橡膠墊圈等。 3. 確認法蘭標準和尺寸：在購買不銹鋼法蘭球閥前，需要了解要使用的管道的法蘭標準和尺寸，以便選擇合適的不銹鋼法蘭球閥。 二、Q41H浮動式硬密封高壓法蘭式球閥技術規范安裝步驟 1. 清潔工作：在安裝不銹鋼法蘭球閥前，需要將管道和法蘭上的污垢等雜物清洗干凈，確保沒有異物影響安裝。 2. 安裝法蘭：根據法蘭的尺寸和標準，將法蘭分別安裝在管道的兩端，并確保法蘭之間配合密實。 3. 安裝球閥：將球閥軸套入法蘭的夾縫中，然后用扳手擰緊法蘭上的螺栓。 4. 安裝傳動裝置：如果需要安裝傳動裝置，則需要在球閥上安裝傳動裝置，并對其進行固定和調整。 三、Q41H浮動式硬密封高壓法蘭式球閥技術規范調試與注意事項 1. 調試工作：在安裝完成后，需要進行調試。先試運轉一下球閥，檢查是否正常。然后用水壓試驗，檢查其密封性和耐壓性能。 2. 注意事項：在實際安裝過程中，需要注意以下幾點： （1）法蘭的標準和尺寸要正確無誤。 （2）安裝時需要用橡膠墊圈，以保證安裝的密封性。 （3）擰緊螺栓時，要做到左右均勻，不可一側過緊。 （4）安裝位置要合理，不得壓碾球閥。 總之，正確安裝不銹鋼法蘭球閥對于保障管道安全運行至關重要。希望本文所提供的指南能夠為您的安裝工作提供幫助與指導。
六、Q41H浮動式硬密封高壓法蘭式球閥技術規范的維護與故障處理 定期檢查 密封性能測試：每季度用氣泡法或壓力衰減法檢測泄漏，泄漏率應≤0.1%KV值。 操作靈活性檢查：手動閥門操作扭矩應≤額定扭矩的1.2倍，自動化閥門響應時間應符合設計要求。 潤滑保養 閥桿潤滑：每年添加耐高溫潤滑脂（如Molykote 33），減少摩擦力。 執行器維護：電動執行器需檢查電機絕緣電阻（≥1MΩ），氣動執行器需檢查氣源壓力（0.4~0.7MPa）。 密封件更換 金屬密封：每5年更換閥座和球體密封面（如STL硬質合金磨損量≥0.5mm）。 防火密封圈：每3年更換石墨防火圈，防止高溫失效。 常見故障與解決方案 故障現象 可能原因 解決方案 閥門內漏 密封面磨損、雜質卡澀 清洗密封面、研磨或更換密封件 操作扭矩過大 閥桿彎曲、密封件老化 校正閥桿、更換密封件、潤滑閥桿 執行器不動作 電源故障、氣源壓力不足 檢查電源/氣源、更換電磁閥
七、Q41H浮動式硬密封高壓法蘭式球閥技術規范與軟密封球閥的對比 參數 硬密封球閥 軟密封球閥 密封材料 金屬、硬質合金 PTFE、PEEK、橡膠 耐溫范圍 -46℃~650℃ -29℃~180℃ 耐壓能力 高（PN160~PN420） 中等（PN16~PN100） 耐磨性 高（適合含顆粒介質） 低（易被顆粒劃傷） 使用壽命 長（≥10萬次） 短（≤5萬次） 成本 高（材料與加工成本高） 低（軟密封件成本低） 選型建議： 硬密封優先場景：高壓、高溫、含顆?；蚋g性介質。 軟密封優先場景：低壓、低溫、潔凈介質（如水、空氣）。 八、總結：硬密封高壓球閥的核心價值
硬密封高壓球閥通過金屬對金屬密封、硬質合金材質和彈性預緊設計，實現了高壓、高溫、腐蝕性工況下的可靠密封。其核心價值體現在： 安全性：零泄漏設計，適用于易燃易爆、有毒有害介質。 耐久性：長壽命（≥10萬次開關），降低全生命周期成本。 兼容性：支持多種法蘭標準和自動化接口，便于系統集成。 選型時需綜合考慮壓力等級、介質特性、操作方式等因素，確保閥門與系統需求匹配。通過科學選型和定期維護，硬密封進口高壓球閥可為高壓流體系統提供可靠保障。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
