FL641H化工儲罐底部氣動放料閥技術規范

氣動放料閥是一種廣泛應用于化工、石油、冶金、制藥等行業的閥門設備，主要用于反應罐、儲罐和其他容器的底部排料。它通過氣體作為動力源來實現閥門的開啟和關閉操作，具有結構簡單、操作方便、密封性能好等特點。以下是關于氣動放料閥的選型介紹、工作原理以及應用指南。主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除介質常在容器底部的殘留現象。放料閥根據實際情況的需要，放底結果設計為平底，閥體為V型，并提供提升和下降兩種工作方式的閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊接有硬質合金，密封面采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。

FL641H化工儲罐底部氣動放料閥技術規范標準規范

1.設計制造標準按GB/T12235-2007
2.結構長度標準按企業標準
3.法蘭連接按JB/T79-94，GB/T9113 HG20592-2009等
4.試驗與檢驗按GB/T13927-2008

FL641H化工儲罐底部氣動放料閥技術規范上展式與下展式區別

氣動帶手動放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式、柱塞式三種結構形式；上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。原理主要基于閥瓣（或稱為柱塞）的上下運動來控制流體的通斷。以下是其工作原理的詳細描述：

1. 結構組成：進口釜底放料閥主要由閥體、閥瓣（柱塞）、密封圈、閥桿、支架、閥壓蓋等部分組成。這些部件協同工作，確保閥門能夠穩定、可靠地運行。

2. 工作原理：

• 下展式放料閥：當需要開啟閥門時，操作手輪或電動裝置使閥瓣（柱塞）下降。由于閥瓣下降的工作方式，物料在動態下出料，從而確保放料效果好且鍋底不積料。這種設計使得物料能夠順利地從容器底部排出，同時避免了對攪拌器等設備的干擾。

• 上展式放料閥：與下展式相反，上展式放料閥在開啟時閥瓣向上運動。雖然這種閥門在開啟時需要克服介質的作用力，但其結構和工作原理仍然基于閥瓣的上下運動。

1. 密封性能：閥體內腔裝有耐沖刷、耐腐蝕的密封圈，以保護閥體在開啟和關閉過程中不被介質沖刷和腐蝕。同時，閥瓣密封面根據需要堆焊有硬質合金，并采用線密封結構，以確保密封的可靠性和防止結疤。

2. 操作方式：進口釜底放料閥的操作方式可以是手動的，也可以是電動的。手動操作通常通過旋轉手輪來實現閥瓣的上下運動，而電動操作則通過電動裝置驅動閥桿進行閥瓣的升降。

3. 安裝和應用：進口釜底放料閥通常被安裝在反應釜、儲罐等設備的底部，用于控制物料的排放。其優點包括操作靈活、密封性好、耐腐蝕性強等，特別適用于需要頻繁排放物料且對密封性能要求較高的場合。

總之，釜底放料閥通過閥瓣的上下運動來實現流體的通斷控制，具有操作靈活、密封性好、耐腐蝕性強等優點，是化工、石油、制藥等行業中常用的閥門之一。

一、FL641H化工儲罐底部氣動放料閥技術規范選型介紹

在選擇氣動放料閥時，需要考慮以下幾個因素：

1. 介質特性：根據介質的性質（如腐蝕性、粘度、溫度等）選擇合適的材料和結構形式。例如，對于耐腐蝕流體，可選用WCB材質；而對于顆粒、油品、紙漿等介質，則應使用不銹鋼材質1。

2. 工作壓力與溫度：確保所選閥門的工作壓力和溫度范圍符合實際工況要求。例如，在-29℃至425℃范圍內工作的耐腐蝕流體適合選用WCB材質1。

3. 連接方式：根據現場安裝條件選擇法蘭連接或其他連接方式1。

4. 操作方式：根據自動化程度需求選擇手動、氣動或電動等不同操作方式5。

5. 密封性能：選擇具有良好密封性能的產品，以防止泄漏1。




6.

二、FL641H化工儲罐底部氣動放料閥技術規范氣動放料閥工作原理

氣動放料閥的工作原理主要是利用壓縮空氣驅動活塞運動，從而帶動閥瓣上下移動實現閥門的開啟與關閉。具體過程如下：

1. 當壓縮空氣進入氣缸上部時，推動活塞向下移動，使閥瓣關閉2。




1. 當壓縮空氣進入氣缸下部時，推動活塞向上移動，使閥瓣打開2。

2. 在某些設計中，還可以通過電磁閥控制氣路切換，實現自動化的開閉操作4。

此外，為了提高密封效果，氣動放料閥通常會在密封圈表面進行硬化處理，并采用線密封設計1。

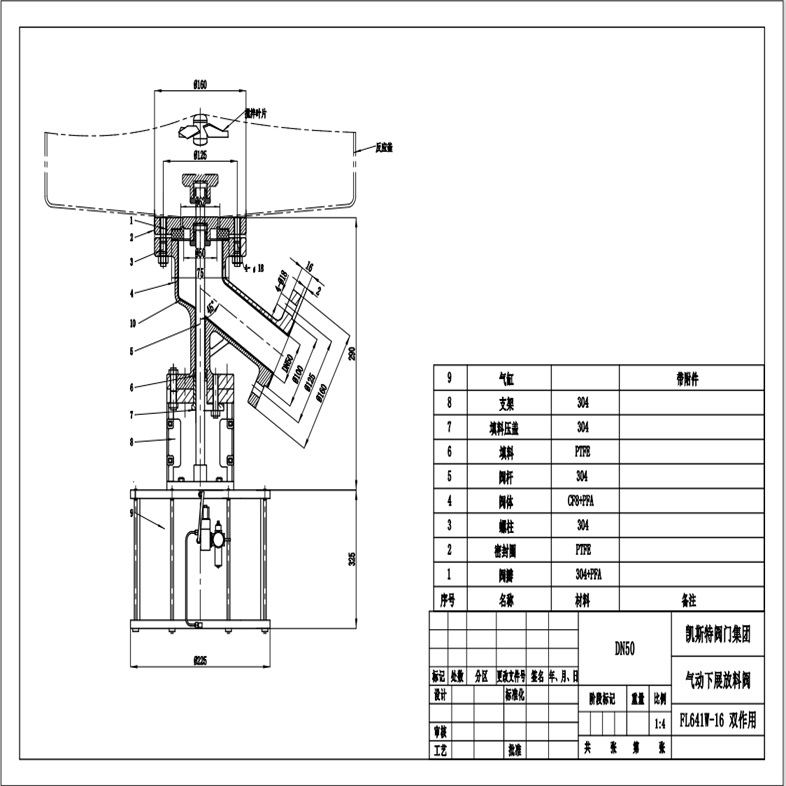

FL641H化工儲罐底部氣動放料閥技術規范主要零件材質

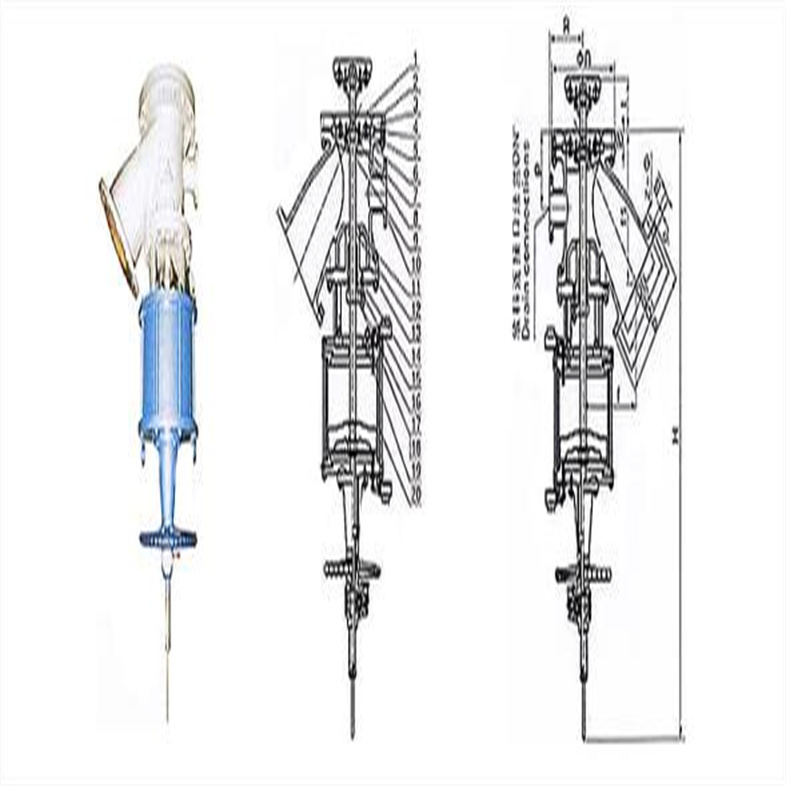

FL641H化工儲罐底部氣動放料閥技術規范外形結構圖

FL641H化工儲罐底部氣動放料閥技術規范主要外形尺寸（上展式）

FL641H化工儲罐底部氣動放料閥技術規范主要外形尺寸（下展式）

氣動帶手動放料閥的使用方式與維護是確保其長期穩定運行和延長使用壽命的關鍵。以下分別介紹其使用方式和維護要點：

一、FL641H化工儲罐底部氣動放料閥技術規范使用方式

進口氣動帶手動放料閥的使用方式相對靈活，既可以通過氣動遠程控制，也可以進行就地手動操作。具體使用方式如下：

1. 氣動操作：

• 首先，輕松轉動手輪，將切換手柄推移到“分"指示牌位置，此時閥門處于氣動操作模式。

• 當氣源進入電磁閥后，電磁閥會根據控制信號自動開啟或關閉輸氣口，從而控制氣缸內活塞的上下移動。

• 當氣源進入氣缸上部時，活塞被推向下部，關閉閥門；當氣源進入氣缸下部時，活塞被推向上部，開啟閥門。

• 電磁閥接通電源時，閥門自動開啟；斷電時，閥門自動關閉。紅色按鈕通常為手動調試使用開關按鈕。

• 手動操作：

• 在無氣源或緊急情況下，可以切換到手動操作模式。首先關閉氣源，在無氣源壓力下，輕松轉動手輪，將切換手柄推移至“合"指示牌位置。

• 然后轉動手輪，逆時針方向?yàn)殚_啟閥門，順時針方向?yàn)殛P(guān)閉閥門。

二、FL641H化工儲罐底部氣動放料閥技術規范維護要點

為了確保氣動帶手動放料閥的長期穩定運行，需要定期進行維護檢查，主要包括以下幾個方面：

1. 氣源清潔與干燥：

• 確保氣源保持干燥、清潔，避免水分和雜質進入氣缸和電磁閥，影響正常工作。

• 定期對空氣過濾器進行放水、排污，防止水分和雜質進入氣源系統。

• 氣源壓力檢查：

• 檢查氣缸進出口氣接頭的氣源壓力是否正常，確保氣壓穩定且在規定范圍內（一般為0.4~0.7MPa）。

• 密封件檢查：

• 定期檢查閥門的密封件（如O型圈、四氟密封圈等）是否磨損或老化，如有需要應及時更換。特別要關注閥體頸部四氟密封圈和孔板部的四氟薄片的狀況。

• 閥桿與手輪潤滑：

• 保持閥桿和手輪的潤滑，防止生銹和磨損。可以使用適量的潤滑劑進行潤滑，但避免過量使用以免污染介質。

• 活動部件靈活性檢查：

• 檢查閥門的升降（活動）部件是否靈活，如有卡澀現象應及時處理?？梢赃m當?shù)渭訚櫥瑒┻M(jìn)行潤滑，但應注意不要將潤滑劑滴入密封面。

• 外觀清潔：

• 保持氣缸外表清潔，無粉塵沾積；避免氣缸受水蒸氣、水、油污的沾染。

• 連接部件緊固：

• 檢查法蘭和支架上的螺栓是否齊全、完好且緊固。螺紋應完好無損，不允許有松動現象。如發現松動應及時擰緊，以免磨損連接造成開啟和關閉的位置不正確，產生泄露。

• 電源信號檢查：

• 檢查電氣部分的電源信號或調節電流信號是否無缺相、短路、斷路故障。確保信號回信器處于完好狀態，以保證閥門開關位置的信號傳送準確無誤。

• 其他注意事項：

• 避免硬物沖擊閥門以免造成損壞。確保流經閥門的介質為液態且不得有硬顆?；烊胍后w內，以防止瓷面起毛或堵塞以及開啟失靈等問題。

• 盡量避免酸堿介質交替使用（除中和反應介質），以免縮短閥門的使用壽命。

綜上所述，通過正確的使用方式和定期的維護檢查，可以確保進口氣動帶手動放料閥的穩定運行并延長其使用壽命。

三、FL641H化工儲罐底部氣動放料閥技術規范氣動放料閥應用指南

1. 安裝注意事項：

• 確保安裝位置正確，進出口方向符合設計要求1。

• 安裝前檢查密封面是否清潔無損2。

• 日常維護：

• 定期檢查氮?dú)庠吹膲毫案稍锒?。

• 定期對活塞桿和填料進行磨損檢查，及時更換損壞部件2。

• 故障排查：

• 如果發現泄漏現象，首先檢查密封件是否完好1。

• 若閥門動作不靈活，可能是由于內部零件卡滯或潤滑不良引起2。

總之，合理選型、正確安裝以及定期維護是保證氣動放料閥正常運行的關鍵所在。希望以上內容能夠幫助您更好地理解和使用這種重要的工業設備。放料閥的正確安裝和維護對于其正常運行和使用壽命至關重要。

安裝方面：

首先，要選擇合適的安裝位置，確保放料閥能夠方便地連接到管道系統，并且便于操作和維護。在安裝前，應仔細檢查放料閥的型號、規格與管道系統的匹配性，避免因不匹配而導致安裝困難或影響使用效果。安裝過程中，要保證閥門的安裝方向正確，通常在閥體上會有箭頭指示流體的流動方向，必須按照指示進行安裝。同時，要使用合適的密封材料，確保閥門與管道之間的密封良好，防止泄漏。安裝完成后，應進行試運行，檢查閥門的開關靈活性和密封性能。

維護方面：

定期對放料閥進行檢查是維護的重要環節。檢查閥門的密封面是否有磨損、腐蝕等情況，如有應及時進行修復或更換。還要檢查閥門的操作機構是否靈活，如有卡頓或異常應及時處理。在使用過程中，要避免對閥門進行過度的操作，避免因操作不當而損壞閥門。定期對閥門進行清潔，清除閥門內部的雜質和污垢，保持閥門的通暢。對于長期不使用的放料閥，應將其存放在干燥、通風的地方，避免受潮和腐蝕。同時，在存放前應將閥門關閉，并采取適當?shù)姆雷o(hù)措施，如涂抹防銹劑等。

總之，正確安裝和維護放料閥能夠確保其安全、可靠地運行，延長其使用壽命，為生產過程提供有力的保障。
